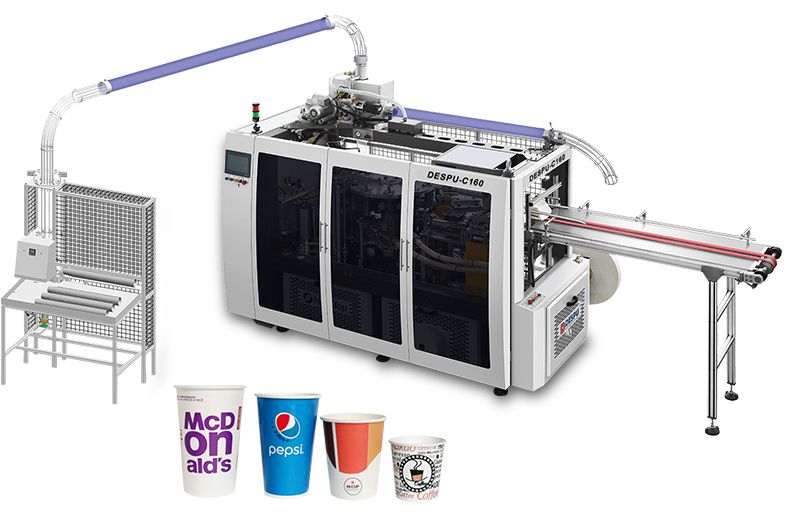

ماكينة تشكيل أكواب ورقية، سلسلة DESPU-C160

Paper Cup Forming Machine, DESPU-C160

لإنتاج أكواب ورقية للمشروبات الساخنة والباردة بسعة 5 إلى 16 أونصة، وبقدرة إنتاجية عالية السرعة (120 إلى 160 كوب/ دقيقة)

ماكينة تشكيل أكواب ورقية، DESPU-C160
طلب عرض سعر
الفيديو

تتميز آلة تشكيل الأكواب الورقية هذه من سلسلة DESPU-C160 بأنه تم تحديثها خلال خمس سنوات من البحث والتطوير، حيث تُستخدم بشكل أساسي للإنتاج بكميات ضخمة وبأعلى معايير الجودة. كما تم تزويدها بوحدة التحكم الإلكترونية المثالية ونظام التحكم التلقائي، بما يمكن ضمان الاستجابة السريعة والأداء الأمن الممتاز والاستقرار العالي. وبالنسبة للقدرة الإنتاجية، فيمكنها إنتاج 160 كوب ورقية بسعة 5 إلى 16 أونصة في كل دقيقة.

الكفاءة الإنتاجية
  • تصل القدرة الإنتاجية إلى 67000 كوب كل 8 ساعات، بحيث يصل الإنتاج إلى 4.50 مليون كوب شهرياً.
  • تصل نسبة المنتجات الصالحة والمؤهلة إلى أعلى من 99 بالمائة في الإنتاج العادي.
  • يمكن تشغيل الآلات من قبل شخص واحد (مشغل واحد).
طلب عرض سعر
الفيديو
مراقبة الجودة
  • ضمان لمدة 5 سنوات لقطع غيار التشغيل، وضمان لمدة سنة على الأجزاء الإلكترونية والأجزاء المستهلكة.
  • ضمان سهولة الفحص والصيانة للأجزاء الموجودة على طاولة التشكيل.
  • يجب تشحيم جميع الأجزاء الموجودة أسفل طاولة التشكيل كل أربعة إلى ستة أشهر بالزيت الخاص.
الخواص الميكانيكية

تم تزويد آلة تشكيل الأكواب الورقية سلسلة DESPU-C160 بطاولة عمل، حيث تفصل مع بقية قطع التشغيل والقوالب، مما يسمح بسهولة التنظيف والصيانة. كما يعمل كل من نظام رش زيوت التشحيم الأوتوماتيكي وهيكل دفع المحور الرأسي وآلية CAM للفهرسة الأسطوانية ونظام دفع التروس على ضمان استقرار وجودة الماكينة أثناء التشغيل. وإلى جانب ذلك، تم تزويد الآلة أيضًا بنظام التحكم PLC والتتبع الكهروضوئي ونظام التغذية بمحرك مؤازر للتحكم في الأجزاء الإلكترونية.

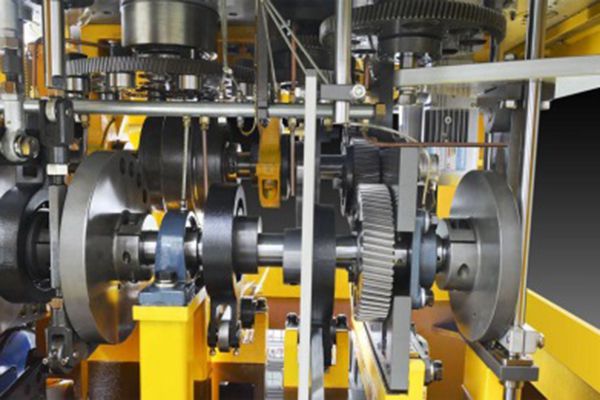

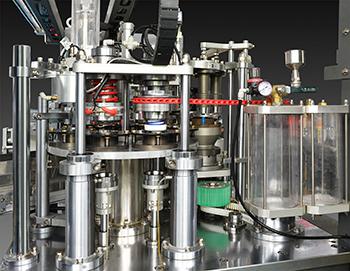

    1. آلية التشغيل
    2. آلية التشغيل

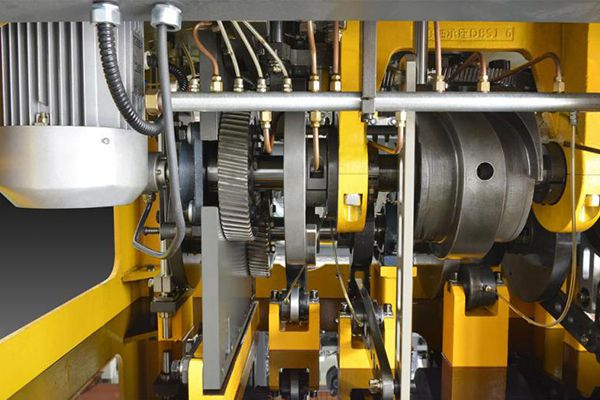

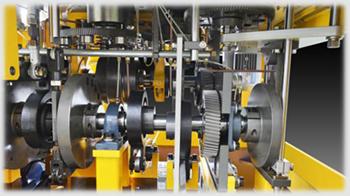

      يعمل هيكل دفع المحور الطولي وآلية CAM للفهرسة الأسطوانية على تحسين الهيكل الداخلي وتساعد على ضمان دقة التشغيل العالية والتزامن الممتاز. وبهذه الطريقة، يمكن تنسيق عمل الأجزاء المختلفة بشكل ممتاز، وبالتالي تجنب اضطراب أجزاء العمل المختلفة ومنع اهتزاز السلسلة مما يضاعف من استقرار التشغيل.

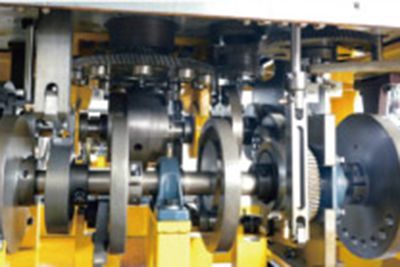

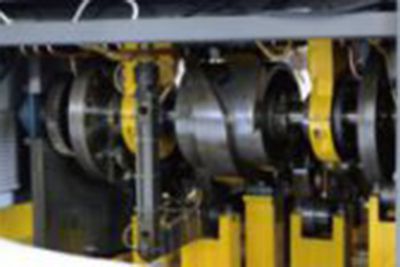

    1. الهيكل السفلي للآلة
    2. الهيكل السفلي للآلة
      تم تصميم الماكينة بهيكل سفلي من مواد قوية وعالية الجودة مع أضلاع ملحومة على جوانبها. كما تم اعتماد نظام التزييت بالرش لتقليل التآكل ولتحسين تأثير التبريد بكفاءة، وبالتالي ضمان التشغيل السريع للآلة. كما توفر الشركة ضمان لمدة 5 سنوات للآلة بالكامل (باستثناء الأجزاء الاستهلاكية).

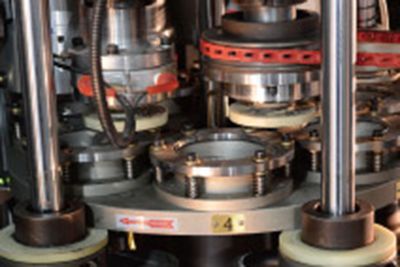

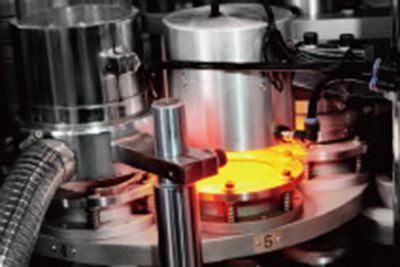

    1. تجعيد مزدوج
    2. تجعيد مزدوج

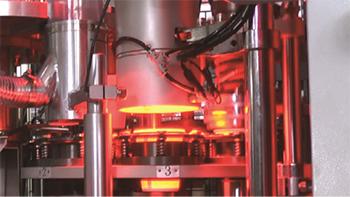

      تعتمد المعالجة الأولى على حلقات التشكيل والتوسيع الدورانية للحصول على قوة عالية لتشكيل الورق، كما يستخدم الشباك الثاني حلقة تسخين لتشكيل أفضل وتأثير تجعيد مثالي وحتى حجم الكوب.

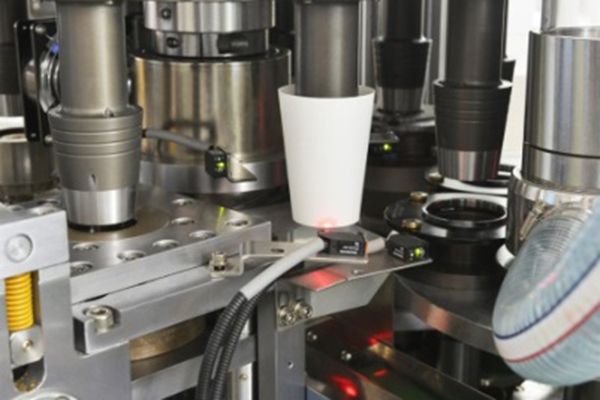

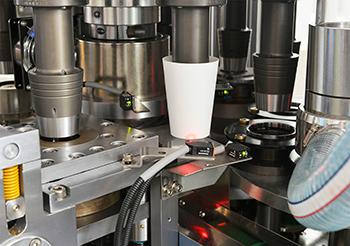

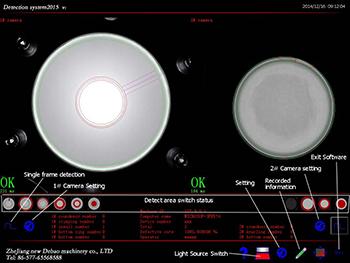

    1. نظام الفحص من خلال الصورة
    2. نظام الفحص من خلال الصورة
      1. من الأعلى، يمكن بسهولة الكشف عن البقع والحشرات الموجودة في الأكواب أو الأوعية، بالإضافة إلى بقع التآكل والتجاعيد على قمة الكوب / الوعاء.
      2. من الأسفل، يمكن بسهولة الكشف عن البقع والحشرات والالتواء في مناطق التخريش وقاع الكوب أو الوعاء، وكذلك الاصفرار والمشاكل الأخرى.

    1. الاستقرار
    2. الاستقرار
      يعمل هيكل دفع المحور الطولي وآلية CAM للفهرسة الأسطوانية على تحسين الهيكل الداخلي وتساعد على ضمان دقة التشغيل العالية والتزامن الممتاز. وبهذه الطريقة، يمكن تنسيق عمل الأجزاء المختلفة بشكل ممتاز، وبالتالي تجنب اضطراب أجزاء العمل المختلفة ومنع اهتزاز السلسلة مما يضاعف من استقرار التشغيل.

    1. ماكينة تشكيل أكواب ورقية، DESPU-C160
    2. يساعد التصميم الفريد لهيكل الصندوق ونظام التزييت بالرش الزيت على منع التآكل وبالتالي يتضاعف التبريد بكفاءة عالية، مما يؤثر بشكل إيجابي على التشغيل الممتاز للآلة. ونظرًا للهيكل والجزء السفلي والعلوي المعزول، يلزم تغيير الزيت مرتين فقط كل عام (مرة كل 6 أشهر)، حيث إنها سهلة الصيانة وتكلفة الزيت منخفضة. وبالمقارنة مع آلات من شركات أخرى والتي يتسبب الهيكل الغير مغلق بتساقط الغبار والنفايات الورقية إلى الأسفل. مما لا يحقق الجودة المطلوبة، في حين أن آلات شركتنا ذات هيكل مغلق مما يضاعف من الجودة والنظافة لكامل المنتجات.

    1. ماكينة تشكيل أكواب ورقية، DESPU-C160

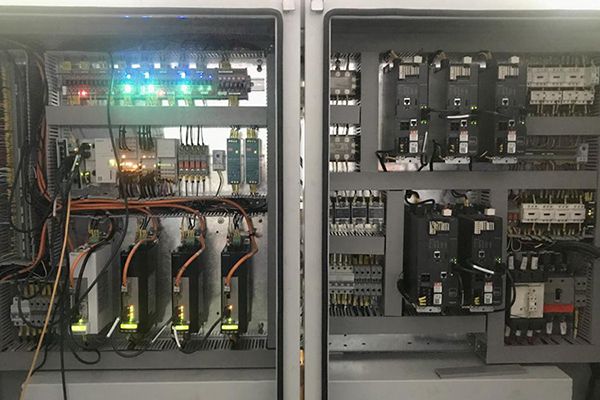

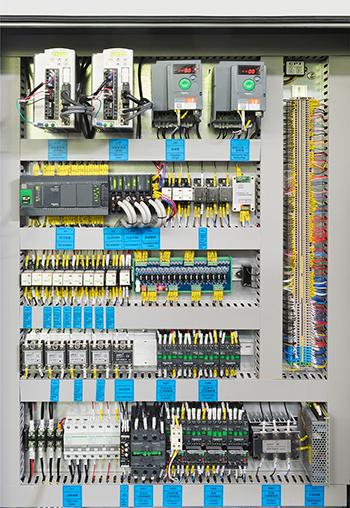

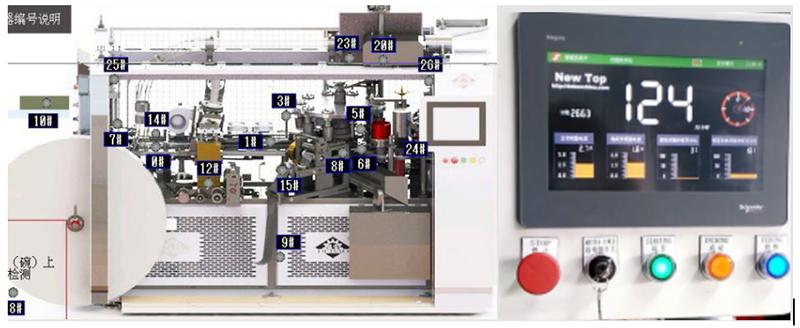

    2. الأجزاء الكهربائية مستوردة من الشركة Schneider والشركة الألمانية Rexroth، كما تتميز الآلة بنظام تحكم PLC وشاشة تعمل باللمس مزودة بحساسات لنظام تغذية الورق ووحدات متطورة لتقليل النفايات. فضلاً عن ذلك، تم تزويد الآلة بحساسات تجعلها تتوقف تلقائياً عند حدوث أي عطل وسيظهر على الشاشة لسهولة التحقق. وباستخدام الكاميرا الإلكترونية، يمكن ضبط موضع قضيب سحب الورق على الشاشة. أما بالمقارنة مع نظام التحكم اليدوي في درجة الحرارة المستخدم في المصانع الأخرى مع زر الدوران، فإن نظام التحكم في درجة الحرارة PID، يجعل الآلة تعمل بدون أخطاء تماماً، حيث يمكن ضبطه على الشاشة.

    1. ماكينة تشكيل أكواب ورقية، DESPU-C160

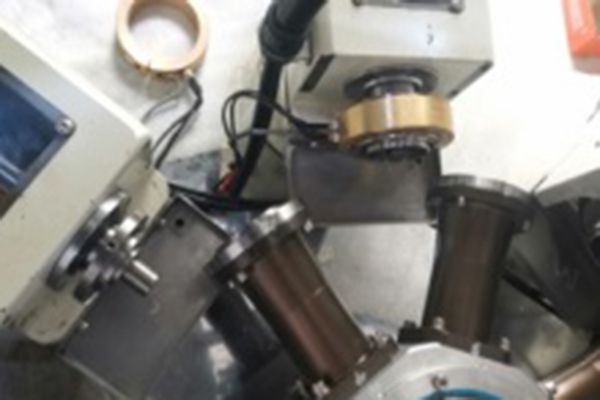

    2. تعتمد عملية سحب الورق على ثلاث درجات + آلية الدوران عالية السرعة + نظام تغذية الورق والمدفوعة بمحرك مؤازرة بأربع دقائق، مما يسمح بتصميم نظري بسرعة تتراوح من 200 إلى 238 قطعة / دقيقة. وبهذه الطريقة، يكون نظام سحب الورق وإزالة الورق أكثر ثباتًا من الماكينة الرأسية 138S. وإلى جانب ذلك، فإن معدل الفشل الناتج عن الفشل في سحب الورق يكاد يكوم معدوم.

    1. ماكينة تشكيل أكواب ورقية، DESPU-C160

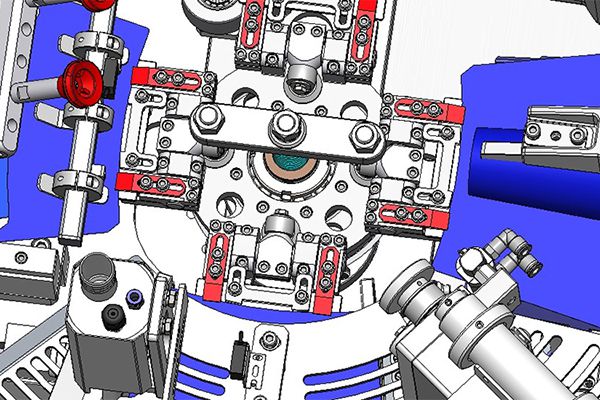

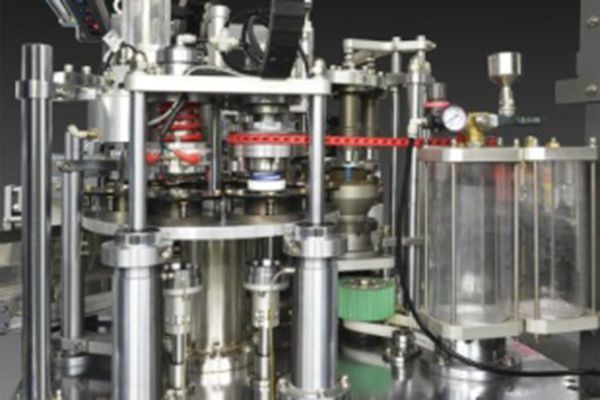

    2. تتميز الآلة بثلاثة هياكل ختم جانبية: وفقًا لسماكة الورق، تكون تقنيات الختم بثلاثة جوانب اختيارية. كما أنه وبعد تثبيت جسم الكوب على قالب العلبة، يتم عمل تجعيد أعلى الكوب وكذلك التشكيل الحراري من أجل تحقيق تأثير تجعيد ناعم ورقيق وكذلك عملية تشكيل أفضل.

    1. ماكينة تشكيل أكواب ورقية، DESPU-C160

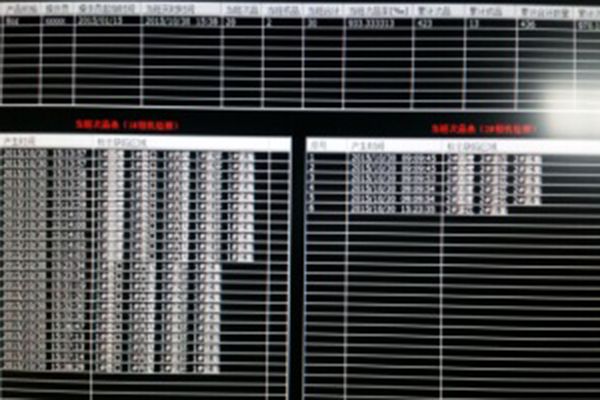

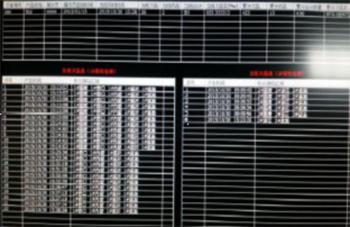

    2. يمكن الانتهاء من تقرير جميع بيانات العمل على الشاشة في وقت معين (يومي / شهري / سنوي).

    1. تجعيد مزدوج
    2. تجعيد مزدوج
      تعتمد المعالجة الأولى على حلقات التشكيل والتوسيع الدورانية للحصول على قوة عالية لتشكيل الورق، كما يستخدم الشباك الثاني حلقة تسخين لتشكيل أفضل وتأثير تجعيد مثالي وحتى حجم الكوب.

    1. ماكينة تشكيل أكواب ورقية، DESPU-C160
    2. مواد عالية الجودة - آلة قطع الورق السفلية الممتدة وقوالب الصلب Cr12Mov. ولذلك، جميع المواد ذات صلابة عالية ومقاومة للاحتكاك.

نظام التحكم الذكي
  • إطارات نماذج متعددة، بحيث يسهل من الاختيار والتشغيل مع اتجاهات واضحة.
  • الضبط السهل للبيانات، حيث يمكن تحقيق النسخ الاحتياطي للبيانات واستعادتها وإعداد المصنع. كما أن الإعدادات اليدوية متاحة أيضًا.
  • يمكن ضبط أصل البرنامج واتجاهه تلقائيًا، حيث لن يتم تفويت أي عطل من نظام الفحص الذاتي. وعند تثبيت جهاز التشفير، ما على المشغل سوى تعيين بيانات البرنامج بدلاً من التفكير في موضع تثبيت الجهاز.
  • تتوقف الآلة تلقائيًا في مكان معين وتهبط بسرعة خلال جولة واحدة. وبعد الضبط، يتم قياس مسافة تشغيل الآلة بالقصور الذاتي تلقائيًا، حيث أن خطوة واحدة على الأقل أبعد من الموضع الذي تم الوصول إليه بعد التباطؤ.
  • يمكن عد الإشارة في المجالات الرئيسية والتعرف عليها تلقائيًا، حيث أنه وبمجرد حدوث أي فشل في عملية التشكيل، سيقوم النظام تلقائيًا بتتبع الإشارات وفقًا لأجهزة الاستشعار ويقوم بإيقاف القالب بين سخانين.
  • سيتم جلب الكوب تلقائيًا عند حدوث الفشل. لأنه قد يؤدي التوقف غير المتوقع إلى احتراق السخان والمادة اللاصقة غير الثابتة، لذلك تتم إزالة السخان والإطار تلقائيًا.

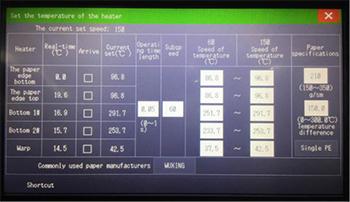

  • تحكم ذكي في درجة الحرارة لنظام التدفئة. يتم تطبيق نظام التحكم في درجة الحرارة PLC و PID. كما يتم ضبط درجة الحرارة المستهدفة تلقائيًا عندما يقوم المشغل بإدخال الشركة المصنعة أو الوزن أو الورق المطلي بـ PE الفردي أو المزدوج. وإلى جانب ذلك، بتغيير درجة الحرارة المستهدفة، فإن كفاءة الإنتاج ستتغير أيضًا. كما يمكن للمستخدمين أيضًا تخصيص منحنى درجة الحرارة المستهدفة.
  • نظام فحص المظهر الخارجي. يمكن التعرف على شكل الكأس والعيوب الموجودة داخل الكأس وخارجه وإزالتها تلقائيًا، وذلك باستخدام طريقة حسابية فريدة، حيث يمكن لهذا الجهاز تحديد موقع البقع الرمادية الفاتحة بسهولة وبشكل صحيح. كما يمكن ضبط المعلمات وتغييرها بسهولة.
  • نظام مراقبة الأجزاء الصلبة. نظام إدخال PLC ومرحلات وموصلات وشاشة تعمل باللمس، وجهاز كمبيوتر بنظام PLC. كما يمكن لـ PLC مراقبة الخطوط الموسعة في الوقت المناسب. وعند حدوث عطل، يتم إطلاق الإنذار ويتم عرض سبب الفشل، كما يتم عرض المعلومات التفصيلية حول القطع أو الأجهزة المعيبة. بهذه الطريقة يمكن إزالة العيوب بسهولة.
  • التحديث لمسافات طويلة متاحة. عند استخدام إيثرنت عالي السرعة لتوصيل بنظام PLC وشاشة تعمل باللمس، يمكن مراجعة عنوان IP الخاص بـ PLC وشاشة اللمس. وإلى جانب ذلك، يمكن تحقيق التحديث لمسافات طويلة مع NAT أو مزودي الإنترنت الآخرين.
الخواص الفنية
الموديل
DESPU-C160
الإخراج من 120 إلى 160 قطعة/ دقيقة
الأبعاد (أونصة) من 5 إلى 16 أونصة
التطبيق أكواب القهوة والشاي والعصير وغيرها من المشروبات الساخنة والباردة
شكل الكوب
نوع الورق نوع PE بجانب واحد/ نوع PE/PLA بجانبين
سماكة الورق من 0.295 إلى 0.445 مم
قياس الكوب (D1)ф60-95mm (H)50-135mm (D2)ф40-75mm (h)5-12mm

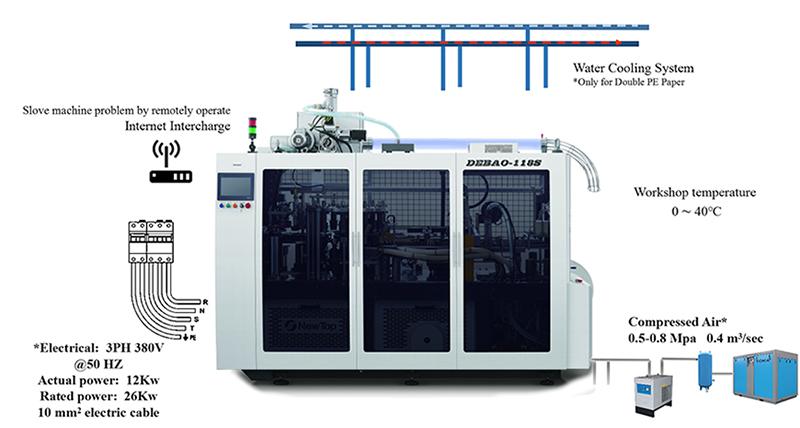

الطاقة الكهربائية 380V ثلاثي الطور، 26KW
ضغط الهواء من 0.6 إلى 0.8 ميجا باسكال، 0.5 م مكعب/ دقيقة
الفحص ○
تسخين القاع (التسخين السفلي) عند التجميع ●
نظام نقل الورق الممتد ○
لوحة التحكم 10.2 بوصة (إنش)
الوزن 3400 kg
أبعاد كرتون التغليف النوع العادي: 100×1600×2100 مم (رف عد/ رصف الأكواب: 1230×610×1900 مم)
عند الفحص: 3100×1600×2250 مم ( رف عد/ رصف الأكواب: 1230×610×1900 مم)

ملاحظة: تكوين اختياري ○ تكوين قياسي ●

الخطوات/ العمليات
  • عملية سحب الورقعملية سحب الورق
  • التسخين الجانيالتسخين الجاني
  • الطي/ الختمالطي/ الختم
  • إدراج قاع/ قعر الكوب (قاعدة الكوب)إدراج قاع/ قعر الكوب (قاعدة الكوب)
  • تسخين القاع مرحلة 1تسخين القاع مرحلة 1
  • تسخين القاع مرحلة 2تسخين القاع مرحلة 2
  • تجعيد القاعتجعيد القاع
  • التخريش السفلي للقاعالتخريش السفلي للقاع
  • الغمس في الزيتالغمس في الزيت
  • التجعيد من الأعلى مرحلة 1التجعيد من الأعلى مرحلة 1
  • التجعيد من الأعلى مرحلة 2التجعيد من الأعلى مرحلة 2
  • تفريغ (إزالة) الكوبتفريغ (إزالة) الكوب
ماكينة تشكيل أكواب ورقية، DESPU-C160
أدوات يُنصح بها
ماكينة تشكيل أكواب ورقية، DESPU-C160

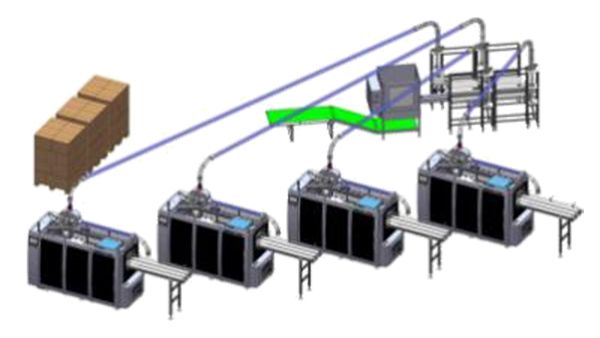

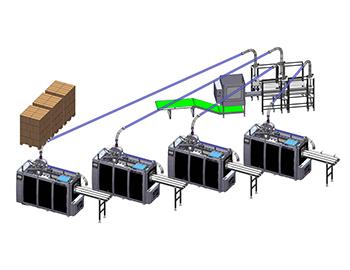

مخطط وحدة التجميع أ
4 مجموعات C160 مع وحدة كشف وطاولة تغذية الورق
+مجموعة أوتوماتيكية ومجموعة وحدة التعبئة

ماكينة تشكيل أكواب ورقية، DESPU-C160

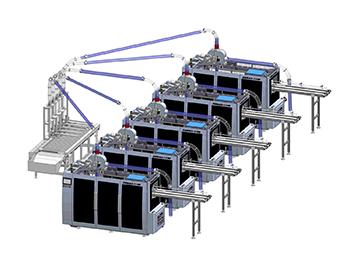

مخطط وحدة التجميع ب
5 مجموعات C160 مع وحدة كشف وطاولة تغذية الورق
+مجموعة أوتوماتيكية ومجموعة وطاولة تجميع الأكواب

ماكينة تشكيل أكواب ورقية، DESPU-C160

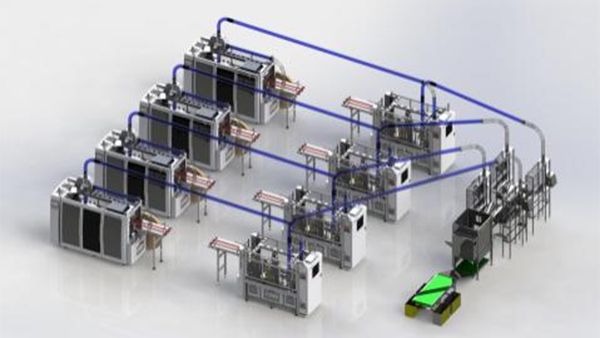

مخطط وحدة التجميع ج
4 مجموعات C160 مع وحدة كشف وطاولة تغذية الورق + 4 مجموعات W100 مع طاولة تغذية الورق
+مجموعة أوتوماتيكية وماكينة تعبئة

وبالنسبة لخبرة الشركة، فإن لديها خبرة طويلة ومتراكمة تمتد لأكثر من 20 عام في مجال تصنيع آلات تشكيل الأكواب الورقية. وقد كرست الشركة الكثير من المال والوقت والجهد لتوفير الحلول الكاملة ولتقديم أفضل آلات تشكيل الأوعية الورقية مما يساعد عملاء الشركة توفير أوعية وأكواب ورقية لعملائهم بأعلى معايير الجودة. ونتيجة للبحث والتطوير المكثف، طورت الشركة بنجاح ثلاثة أجيال من آلات تشكيل الأكواب الورقية، كما أن فريق الشركة يعمل حالياً من أجل الجيل الرابع، وذلك لجعل الزبون يحصل على حلول تشكيل الأكواب الورقية بأعلى جودة وتصنيعها باستخدام أحدث التقنيات لتعزيز التنافسية العالمية وتعزيز سمعة منتجات العملاء في السوق. وبصفتها شركة مبتكرة للغاية، فإن DESPU قادرة على إنتاج آلات تشكيل الأكواب والأوعية الورقية المتنوعة، وآلات تشكيل الغلاف الخارجي للأكواب الورقية وكذلك المعدات المساعدة الأخرى. ولمزيد من المعلومات والتفاصيل وللحوصل على آلات مخصصة تلبي طلباتكم على أتم وجه، فإن شركة DESPU هي الخيار المثالي لكم لتلبية احتياجاتكم بقدرات تصنيع ممتازة.
